II-A. Inclusions et déclarations

Commençons par ajouter cinq nouvelles lignes de code en-haut de la leçon une. La première nouvelle ligne est #include <stdio.h>. L'ajout de cet en-tête nous permettra de travailler avec les fichiers. Nous devons inclure cette ligne afin d'utiliser la fonction fopen() plus tard dans le code. Ensuite nous ajoutons trois nouvelles variables flottantes : xrot, yrot et zrot. Ces variables seront utilisées pour faire tourner le cube sur l'axe des X, l'axe des Y et l'axe des Z. La dernière ligne GLuint texture[1] met de côté l'espace mémoire pour une texture. Si vous voulez charger plus d'une texture, vous pouvez changer l'index 1 selon le nombre de textures que vous souhaitez charger.

En-têtes et déclarations
Sélectionnez
#include <windows.h>        // En-tete pour Windows
#include <stdio.h>          // En-tete pour les entrees/sorties standards (NOUVEAU)
#include <gl\gl.h>          // En-tete pour la bibliotheque OpenGL32
#include <gl\glu.h>         // En-tete pour la biblioteque GLu32
#include <gl\glaux.h>       // En-tete pour la bibiotheque GLaux


HDC       hDC=NULL;         // Contexte prive du systeme GDI
HGLRC     hRC=NULL;         // Contexte de rendu permanent
HWND      hWnd=NULL;        // Contient notre descripteur de fenêtre
HINSTANCE hInstance;        // Sauve l'instance de l'application
bool      keys[256];        // Tableau utiliser pour les routines du clavier
bool      active=TRUE;      // Drapeau d'activation de la fenetre
bool      fullscreen=TRUE;  // Drapeau pour le mode plein ecran
GLfloat   xrot;             // Rotation en X (NOUVEAU)
GLfloat   yrot;             // Rotation en Y (NOUVEAU)
GLfloat   zrot;             // Rotation en Z (NOUVEAU)
GLuint    texture[1];       // Stockage d'une texture (NOUVEAU)
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM); // Declaration de WndProc

II-B. La fonction LoadBMP

Maintenant juste après le code ci-dessus, et avant le ReSizeGLScene(), nous allons ajouter la section de code suivante. Le but de ce code est de charger un fichier bitmap. Si le fichier n'existe pas, NULL est retourné signifiant que la texture n'a pas pu être ouverte. Avant de commencer à expliquer le code, il y a quelques petites choses importantes que vous devez savoir sur les images que vous prévoyez d'utiliser comme textures. La hauteur et la largeur de l'image doivent être une puissance de deux. La largeur et la hauteur doivent être d'au moins 64 pixels, et pour des raisons de compatibilité, ne devraient pas être plus grandes que 256 pixels. Si l'image que vous voulez utiliser n'a pas 64, 128 ou 256 pixels en hauteur et en largeur, redimensionnez-la avec un programme de retouche d'image. Il existe des moyens pour contourner cette limitation, mais pour le moment nous nous collerons seulement aux tailles de texture standards.

Voici l'image que nous allons charger :

Image non disponible
L'image qui sera la texture

La première chose que nous faisons est de créer un descripteur de fichier. Un descripteur est une valeur utilisée pour identifier une ressource, de manière à ce que notre programme puisse y accéder. Pour commencer nous initialisons le descripteur à la valeur NULL.

Fonction de chargement d'un BMP
Sélectionnez
AUX_RGBImageRec *LoadBMP(char *Filename)  // Charge une image bitmap
{
   FILE *File=NULL;                       // Descripteur de fichier

Nous vérifions ensuite qu'un nom de fichier a vraiment été passé en paramètre. La personne peut avoir utilisé LoadBMP() sans spécifier de fichier à charger, nous sommes donc obligés de le contrôler. Nous n'allons pas essayer de charger rien du tout :).

Test du nom de fichier
Sélectionnez
   if (!Filename)    // Verifie qu'un nom de fichier a ete donne
    {
       return NULL;  // Si non, retourne NULL
    }

Si un nom de fichier a été donné, il faut maintenant vérifier qu'il existe bien. La ligne ci-dessous tente d'ouvrir le fichier.

Test d'existence du fichier
Sélectionnez
   File=fopen(Filename,"r");  // Controle si le fichier existe

Si nous n'arrivons pas à ouvrir le fichier, c'est qu'il n'existe probablement pas. Nous fermons le fichier avec fclose(File) puis nous retournons les données de l'image. auxDIBImageLoad(Filename) lit les données.

Renvoie des données du bitmap
Sélectionnez
   if (File)                              // Est-ce que le fichier existe ?
    {
       fclose(File);                      // Ferme le descripteur
       return auxDIBImageLoad(Filename);  // Ouvre le bitmap et renvoie un pointeur
    }

Si nous n'avons pas pu ouvrir le fichier, nous renvoyons NULL. Cela signifie que le ficher n'a pas pu être ouvert. Plus tard dans le programme nous vérifierons que le fichier a bien été chargé. S'il ne l'était pas, nous quitterions le programme avec un message d'erreur.

Retour en cas d'échec
Sélectionnez
   return NULL;  // Retourne NULL si le chargement a echoue
}

II-C. La fonction LoadGLTextures

Ceci est la partie du code qui permet d'ouvrir un bitmap (en appelant le code ci-dessus) et qui le convertit en texture.

Fonction de création de la texture
Sélectionnez
int LoadGLTextures()  // Ouvre un bitmap et le convertit en texture
{

Nous définissons une variable appelée Status. Nous utiliserons cette variable pour savoir si nous avons pu charger le bitmap et créer une texture. Nous définissons par défaut Status à FALSE, ce qui signifie que rien n'a été ouvert ou créé.

Variable de statut
Sélectionnez
   int Status=FALSE;  // Indicateur du statut

Maintenant nous créons une structure d'image pour y stocker notre bitmap. L'enregistrement va garder la taille, la largeur, et les données du bitmap.

Structeur d'image
Sélectionnez
   AUX_RGBImageRec *TextureImage[1];  // Cree une structure d'image

Nous vidons cette structure juste pour être sûr qu'elle est vide

Initialisation par défaut
Sélectionnez
    memset(TextureImage,0,sizeof(void *)*1);  // Initialise le pointeur à NULL

Maintenant nous chargeons le bitmap et le convertissons en texture. TextureImage[0]=LoadBMP("Data/NeHe.bmp") va solliciter le code de LoadBMP(). Le fichier Nehe.bmp du répertoire Data sera chargé. Si tout va bien, les données de l'image seront stockées dans TextureImage[0], Status sera mis à TRUE, et nous pourrons commencer à construire notre texture.

Remplissage avec les données du BMP
Sélectionnez
   // Charge le bitmpap, controle les erreurs et quitte si le bitmap n'a pas ete trouve
   if (TextureImage[0]=LoadBMP("Data/NeHe.bmp"))
   {
       Status=TRUE;  // Met la veriable Status à TRUE

Maintenant que nous avons chargé les données de l'image dans TextureImage[0], nous pouvons créer une texture utilisant ces données. La première ligne glGenTextures(1, &texture[0]) dit à OpenGL que nous voulons générer un seul nom de texture (augmentez le nombre si vous voulez charger plus d'une texture). Rappelez-vous qu'au tout début de ce tutoriel nous avons créé la place pour une texture avec la ligne de code GLuint texture[1]. Bien que vous pensiez que la première texture serait stockée dans &texture[1] au lieu de &texture[0], ce n'est pas le cas. La première zone de stockage réelle est 0. Si nous voulions deux textures nous devrions utiliser GLuint texture[2] et la seconde texture serait stockée dans texture[1].

La seconde ligne glBindTexture(GL_TEXTURE_2D, texture[0]) dit à OpenGL d'assimiler la texture nommée texture[0] à une cible de texture. Les textures 2D ont une hauteur (sur l'axe des Y) et une largeur (sur l'axe des X). La fonction principale de glBindTexture est d'assigner un nom de texture aux données de cette texture. Dans ce cas nous disons à OpenGL que la mémoire est disponible dans &texture[0]. Quand nous créons la texture, elle sera stockée dans la mémoire référencée dans &texture[0].

Génération de la texture
Sélectionnez
      glGenTextures(1, &texture[0]);  // Cree la texture
      // Génération typique de texture utilisant les donnees du bitmap
      glBindTexture(GL_TEXTURE_2D, texture[0]);

Après nous créons la texture réelle. La ligne suivante dit à OpenGL que la texture sera une texture 2D (GL_TEXTURE_DD). Zéro représente les images du niveau de détail, qui est d'habitude laissé à 0. Trois est le nombre de composantes des données. Puisque l'image se compose de couleur rouge, verte, et bleue, il y a donc trois composantes. TextureImage[0]->sizeX est la largeur de la texture. Si vous en savez la taille, vous pouvez la renseigner ici, mais il est plus simple de laisser l'ordinateur la trouver pour vous. TextureImage[0]->sizeY est la hauteur de la texture. Zéro est le bord. Il est normalement laissé à zéro. GL_RGB indique à OpenGL que les données de l'image que nous utilisons sont composées de données rouge, verte, et bleue dans cet ordre. GL_UNSIGNED_BYTE signifie que les données qui composent l'image sont des bytes non signés, et enfin... TextureImage[0]->data indique à OpenGL où aller chercher les données de la texture. Dans ce cas il pointe sur les données stockées dans l'enregistrement TextureImage[0].

Crée une texture 2D
Sélectionnez
      // Genere la texture
      glTexImage2D(GL_TEXTURE_2D, 0, 3, TextureImage[0]->sizeX,
         TextureImage[0]->sizeY, 0, GL_RGB, GL_UNSIGNED_BYTE, TextureImage[0]->data);

Les deux lignes de code suivantes indiquent à OpenGL quel type de filtrage il faut utiliser, lorsque l'image est étirée sur l'écran ou est plus grande que la texture originale (GL_TEXTURE_MAG_FILTER), ou lorsqu'elle est plus petite (GL_TEXTURE_MIN_FILTER) sur l'écran que la texture réelle. J'utilise habituellement GL_LINEAR pour les deux cas. Cela rend une texture douce lorsqu'elle est éloignée ou proche de l'écran. Utiliser GL_LINEAR demande beaucoup de travail pour le GPU et la mémoire de la carte graphique, alors si votre système est lent, vous pouvez utiliser GL_NEAREST. Une texture filtrée avec GL_NEAREST apparaîtra pixellisée si elle est déformée. Vous pouvez aussi essayer une combinaison des deux. Filtrer lorsque l'image est proche, mais pas lorsqu'elle est éloignée.

Filtrage
Sélectionnez
      // Filtrage lineaire
      glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MIN_FILTER,GL_LINEAR);
      // Filtrage lineaire
      glTexParameteri(GL_TEXTURE_2D,GL_TEXTURE_MAG_FILTER,GL_LINEAR);
  }

Maintenant nous libérons toute la mémoire que nous avons utilisée pour stocker les données du bitmap. Nous vérifions que la structure du bitmap était bien stockée dans TextureImage[0]. Si elle l'était, nous contrôlons que le contenu même du bitmap était bien en mémoire. S'il l'était, nous le supprimons. Ensuite nous libérons la structure d'image en s'assurant que toute la mémoire utilisée soit bien libérée.

Libération de la mémoire
Sélectionnez
   if (TextureImage[0])                // Si la texture existe
    {
      if (TextureImage[0]->data)       // Si l'image de la texture existe
       {
         free(TextureImage[0]->data);  // Libere l'image de la texture
       }
      free(TextureImage[0]);           // Libere la structure de l'image
   }

Pour finir, nous retournons le statut. Si tout était OK, la variable Status sera mise à TRUE. Si quelque chose a échoué, Status sera mis à FALSE.

Renvoi
Sélectionnez
   return Status;  // Renvoie le statut
}

II-D. La fonction InitGL

J'ai ajouté quelques lignes de code dans InitGL. Je reposte l'entière partie du code, il sera donc facile de voir le code que j'y ai ajouté et où je l'ai mis. La première ligne if (!LoadGLTextures()) lance notre fonction LoadGLTexture qui charge le bitmap et crée une texture depuis celui-ci. Si la fonction échoue pour une quelconque raison, la ligne suivante retournera FALSE. Si tout s'est passé correctement et que la texture a été créée, nous faisons l'application de texture (texture mapping). Si vous oubliez d'activer l'application de texture, votre objet apparaîtra normalement en blanc, ce qui n'est bien sûr pas ce que nous voulons.

Initialisation avec une texture
Sélectionnez
int InitGL(GLvoid)                        // Toute la configuration d'OpenGL se met ici
{
   if (!LoadGLTextures())                 // Va dans notre routine de chargement de texture (nouveau)
    {
      // Si la la texture n'a pas ete chargee, retourne FALSE (nouveau)
      return FALSE;
    }
   glEnable(GL_TEXTURE_2D);               // Active l'application de texture (nouveau)
   glShadeModel(GL_SMOOTH);               // Active les ombres douces
   glClearColor(0.0f, 0.0f, 0.0f, 0.5f);  // Fond d'écran noir
   glClearDepth(1.0f);                    // Configuration du tampon de profondeur
   glEnable(GL_DEPTH_TEST);               // Active le test de profondeur
   glDepthFunc(GL_LEQUAL);                // Le type de test de profondeur a faire

   // Pour avoir des jolis calculs de perspective
   glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST);

   return TRUE;                           // L'initialisation etait OK
}

II-E. La fonction DrawGLScene

Nous allons maintenant dessiner un cube texturé. Vous pouvez remplacer le code de DrawGLScene avec le code ci-dessous, ou vous pouvez ajouter le nouveau code dans celui de la leçon une. Cette partie sera fortement commentée afin d'assurer une bonne compréhension. Les deux premières lignes glClear() and glLoadIdentity() sont dans le code de la leçon une. glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT) videra l'écran avec la couleur que nous avons sélectionnée dans InitGL(). Dans notre cas, il sera mis en noir. Le tampon de profondeur sera aussi vidé. La vue sera ensuite mise à zéro avec glLoadIdentity().

Préparation
Sélectionnez
int DrawGLScene(GLvoid)  // C'est ici que nous faisons tout les rendus
{
   // Vide l'ecran et le tampon de profondeur
   glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
   glLoadIdentity();               // Remet a zero la matrice courante
   glTranslatef(0.0f,0.0f,-5.0f);  // Deplace dans l'ecran de 5 unites

Les trois lignes suivantes feront tourner le cube sur l'axe des X, puis l'axe des Y, et enfin l'axe des Z. L'angle de rotation dépendra de la valeur des variables xrot, yrot et zrot.

Rotation
Sélectionnez
   glRotatef(xrot,1.0f,0.0f,0.0f);  // Rotation sur l'axe des X
   glRotatef(yrot,0.0f,1.0f,0.0f);  // Rotation sur l'axe des Y
   glRotatef(zrot,0.0f,0.0f,1.0f);  // Rotation sur l'axe des Z

La ligne suivante sélectionne quelle texture nous voulons utiliser. Si vous voulez utiliser plus d'une texture dans votre scène, vous pouvez choisir la texture en utilisant glBindTexture(GL_TEXTURE_2D, texture[numéro de la texture]). Si vous voulez changer de texture, vous pouvez activer la nouvelle texture avec glBindTexture(). Une chose à savoir est que l'on ne peut pas utiliser cette fonction à l'intérieur de glBegin() et glEnd(), vous devez le faire avant ou après. Observez comment nous employons glBindTexture pour spécifier quelle texture créer et choisir une texture spécifique.

Sélection de la texture
Sélectionnez
   glBindTexture(GL_TEXTURE_2D, texture[0]);  // Selectionne notre texture

Pour appliquer proprement une texture sur un quadrilatère, vous devez vous assurer que la partie supérieure droite de la texture soit appliquée sur la partie supérieure droite du quadrilatère, la partie supérieure gauche de la texture sur la partie supérieure gauche du quadrilatère, etc. Si les coins de la texture ne correspondent pas avec ceux du quadrilatère, l'image pourrait apparaître à l'envers, décalée, ou ne pas être affichée du tout.

Le premier paramètre de glTexCoord2f est la coordonnée X. 0.0f est le côté gauche de la texture, 0.5f est le milieu et 1.0f est le côté droit. Le second paramètre de glTexCoord2f est la coordonnée Y. 0.0f est le bas de la texture, 0.5f le milieu et 1.0f le haut de la texture.

Nous savons maintenant que la coordonnée en-haut à gauche de la texture est 0.0f en X et 1.0f en Y, et que le sommet en haut à gauche d'un quadrilatère est -1.0f en X et 1.0f en Y. Maintenant tout ce que vous avez à faire est de faire correspondre les trois autres coordonnées de texture avec les trois coins restants du quadrilatère.

Essayez de jouer avec les valeurs de X et Y de glTextCoord2f. Changer le 1.0f en 0.5f dessinera seulement la moitié gauche d'une texture de 0.0f (gauche) à 0.5f (milieu de la texture). Changer 0.0f en 0.5f dessinera seulement la moitié droite d'une texture de 0.0f (milieu) à 1.0f (droite).

Tracé du cube texturé
Sélectionnez
   glBegin(GL_QUADS);
      // Face de devant
      // En-bas a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f);
      // En-bas a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f);
      // En-haut a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f);
      // En-haut a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f);

      // Face arriere
      // En-bas a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f);
      // En-haut a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f);
      // En-haut a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f);
      // En-bas a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f);

      // Face superieure
      // En-haut a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f);
      // En-bas a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, 1.0f, 1.0f);
      // En-bas a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, 1.0f, 1.0f);
      // En-haut a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f);

      // Face inferieure
      // En-haut a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, -1.0f, -1.0f);
      // En-haut a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, -1.0f, -1.0f);
      // En-bas a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f);
      // En-bas a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f);


      // Face de droite
      // En-bas a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 0.0f); glVertex3f( 1.0f, -1.0f, -1.0f);
      // En-haut a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 1.0f); glVertex3f( 1.0f, 1.0f, -1.0f);
      // En-haut a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 1.0f); glVertex3f( 1.0f, 1.0f, 1.0f);
      // En-bas a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 0.0f); glVertex3f( 1.0f, -1.0f, 1.0f);

      // Face de gauche
      // En-bas a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 0.0f); glVertex3f(-1.0f, -1.0f, -1.0f);
      // En-bas a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 0.0f); glVertex3f(-1.0f, -1.0f, 1.0f);
      // En-haut a droite de la texture et du quadrilatere
      glTexCoord2f(1.0f, 1.0f); glVertex3f(-1.0f, 1.0f, 1.0f);
      // En-haut a gauche de la texture et du quadrilatere
      glTexCoord2f(0.0f, 1.0f); glVertex3f(-1.0f, 1.0f, -1.0f);

   glEnd();

Maintenant nous incrémentons la valeur de xrot, yrot et zrot. Essayez de changer la valeur d'incrément de chaque variable pour faire tourner le cube plus ou moins vite, ou essayez de changer le signe de l'incrément pour le faire tourner dans l'autre sens.

Rotation
Sélectionnez
   xrot+=0.3f;   // Rotation sur l'axe des X
   yrot+=0.2f;   // Rotation sur l'axe des Y
   zrot+=0.4f;   // Rotation sur l'axe des Z
   return true;  // Tout va bien

II-F. Conclusion

Vous devriez maintenant avoir une meilleure compréhension de l'application de texture. Vous devriez être capable de texturer la surface dans n'importe quel quadrilatère avec une image de votre choix. Lorsque vous vous sentirez en confiance avec l'application de texture 2D, essayez d'ajouter six textures différentes au cube.

L'application de texture n'est pas très difficile à comprendre une fois que vous aurez compris les coordonnées de texture. Alors amusez-vous bien à créer vos propres scènes texturées :).

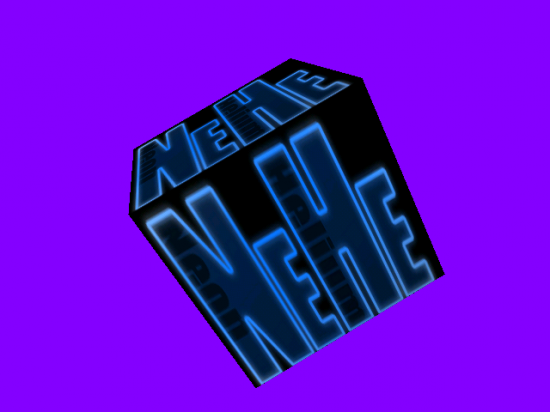

Enfin, voici une petite image de ce que vous devez voir :

Image de l'application
